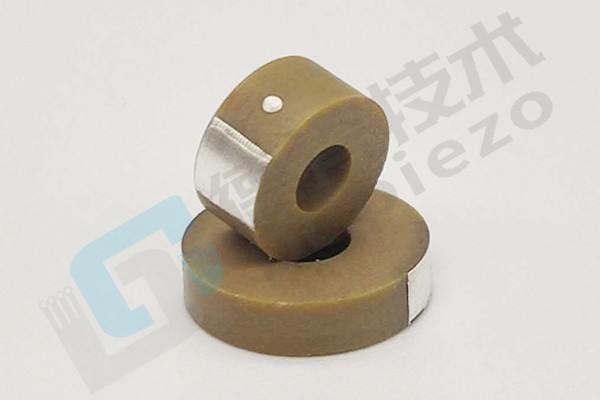

環形多層疊堆壓電陶瓷-單元

環形陶瓷芯片以獨特的環形疊堆設計與低電壓高精度特性，成為旋轉對稱場景下機電轉換的核心驅動力。作為專業壓電陶瓷生產廠家，我們通過精密制造工藝與深度定制服務，為客戶提供高可靠性、快速響應的解決方案，助力光學、工業、醫療等領域?qū)崿F(xiàn)技術突破與效率升級。

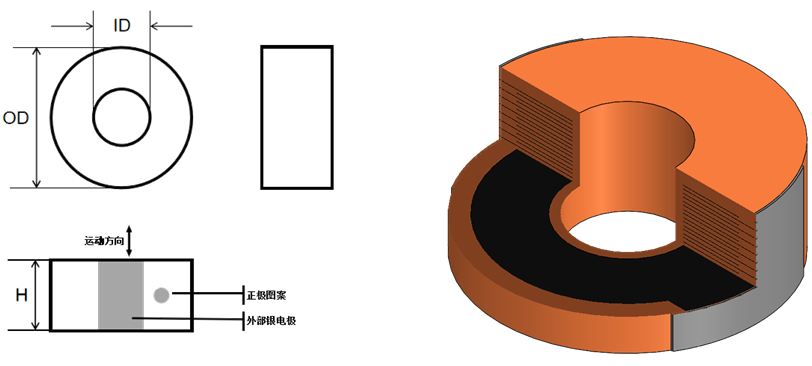

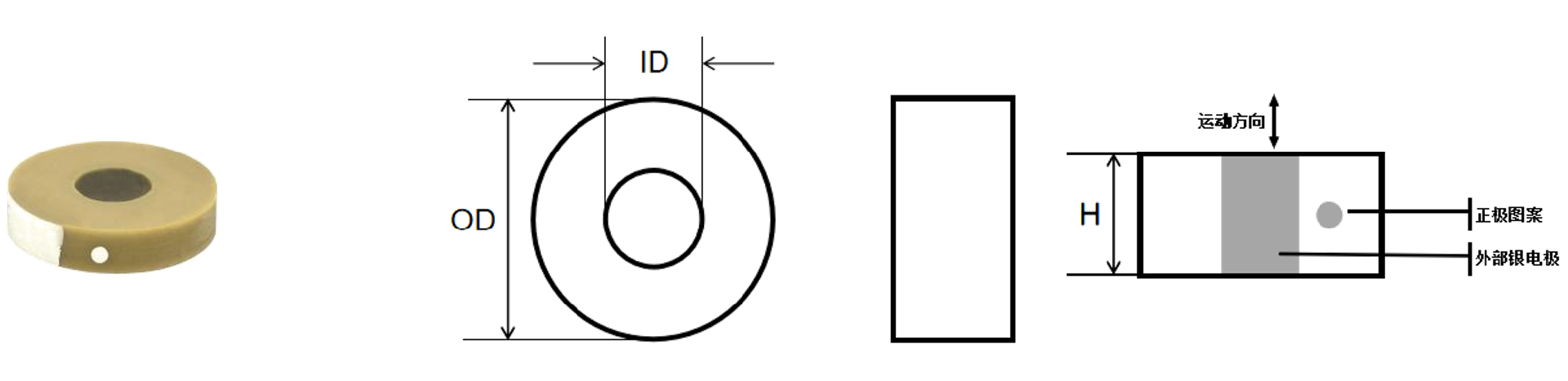

1、結構設計

●環形疊堆架構：陶瓷層與電極層沿環形路徑交替堆疊，電極呈放射狀排布，內外徑尺寸支持定制，位移輸出為厚度的1‰（標準厚度2mm）。

●中心通孔設計：環形結構中心預留通孔，適配機械預載安裝、光路穿透或微型流體通道集成，通孔內壁光滑，公差＜±10μm。

●全密封邊緣防護：環形外緣及內孔邊緣覆蓋致密陶瓷絕緣層，防潮防漏電，側面“圓點”標識正極，安裝方向清晰可辨。

●高精度尺寸適配：平面度＜±5μm，表面粗糙度Ra＜0.2μm，確保與接觸面的高貼合度與能量傳遞效率。

2、材料特性

●高壓電活性陶瓷：采用改性鋯鈦酸鉛（PZT）基材料，壓電常數d33≥500 pC/N，機電耦合效率高，溫漂系數＜0.03%/℃。

●低損耗電極系統：銀-鈀合金內部電極與銀漿印刷外部電極結合，電阻率＜0.3Ω·cm，支持寬電壓驅動（0V~150V）與高頻操作（kHz級）。

●抗疲勞特性：通過梯度燒結工藝提升環形結構抗離心力性能，循環壽命＞5×10?次，性能衰減率＜3%。

3、核心優勢

●低電壓高精度：多層結構驅動電壓低至0V~75V（可擴展至0V-100V，0V~150V），位移分辨率達納米級，重復定位精度＜0.1%。

●適配旋轉場景：環形結構天然匹配旋轉對稱系統，支持切向力輸出，扭矩密度較傳統片式結構提升2倍。

●快速動態響應：機電響應時間＜100微秒，支持千赫茲級高頻振動控制與實時調節。

●高環境適應性：全陶瓷封裝耐高濕、耐老化，工作溫度-25℃~130℃，抗電磁干擾性強。

4、典型應用

●光學精密調節：激光雷達旋轉掃描鏡驅動、自適應光學環形變形鏡控制。

●超聲技術：環形超聲換能器陣列、醫療內鏡旋轉掃描探頭。

●工業自動化：高精度數控轉臺微動補償、旋轉閥門高頻控制。

●微型機械系統：MEMS旋轉驅動模塊、微型電機扭矩反饋單元。

●能源領域：風力發電機變槳距調節、振動能量回收環形致動器。

5、核心保障

●全流程品控：從陶瓷流延、環形疊層到電極印刷，全程激光檢測內外徑精度與平面度，100%經過極化處理與動態性能測試。

●深度定制能力：支持內外徑、厚度、驅動電壓、出力/位移曲線等參數靈活定制，5個工作日內提供樣品方案。

●一站式技術支持：提供環形結構動態仿真、安裝預載計算及驅動電路匹配設計，24小時響應技術咨詢。
