方形中孔多層疊堆壓電陶瓷是一款專為特殊集成需求設計的高性能壓電陶瓷元件，在方形多層疊堆結構基礎上創新引入中心通孔設計，兼具高精度驅動與多功能集成特性。其核心通過多層超薄壓電陶瓷片疊堆與精密電極排布實現大出力、亞納米級位移控制，同時中空孔道為光路、流體通道或線纜走線提供物理空間，大幅簡化復雜系統的結構布局。適用于光學對位、微型流體控制、內窺器械驅動等需同步執行機械動作與介質傳輸的前沿領域。
方形中孔多層疊堆壓電陶瓷
方形中孔多層疊堆壓電陶瓷突破傳統壓電元件的功能局限，以“驅動+通道”雙功能集成設計，為核心部件小型化與系統創新提供全新思路。作為專業生產廠家，我們深耕中孔疊堆工藝細節，嚴格把控性能與可靠性，致力于為高集成度精密設備提供不可替代的壓電解決方案。

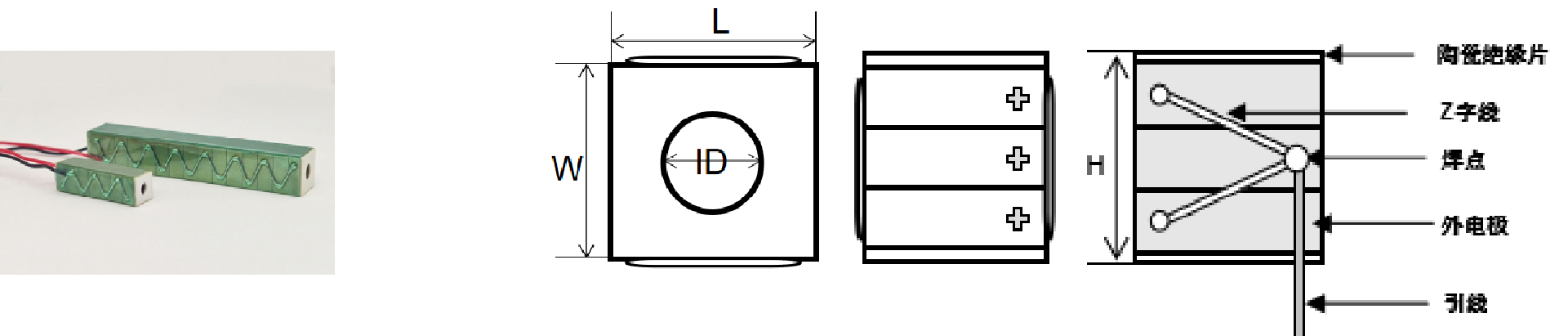

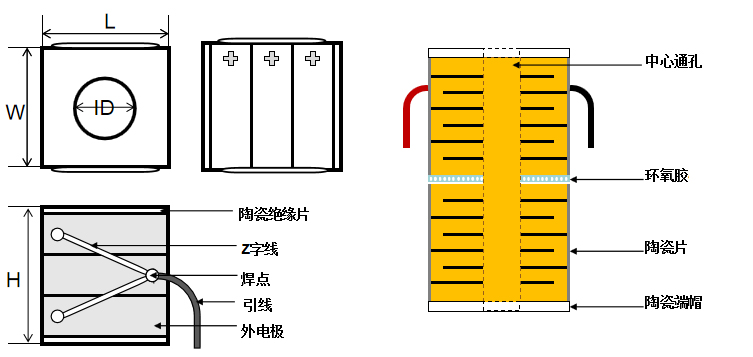

1、結構設計
●中孔疊堆一體化：在傳統方形多層疊堆結構中心預留通孔（孔徑可定制），既保留多層壓電陶瓷的高出力與精度優勢，又為中空通道提供穩定機械支撐，避免結構強度損失。
●對稱強化設計：方形截面結合環繞中孔的均布電極排布，降低偏心負載導致的應力集中，確保高頻驅動下的抗扭性與耐久性。
●模塊化封裝：采用防潮抗震封裝材料，通孔內壁可鍍絕緣層或金屬化處理，適配光學、流體等多場景介質通過需求。
2、材料特性
●高穩定性壓電材料：基于改性鋯鈦酸鉛（PZT）體系，通過梯度燒結工藝提升中孔邊緣致密度，保障整體機電性能一致性（d33≥580 pC/N）。
●抗熱沖擊性：優化材料熱膨脹系數匹配，通孔結構增強散熱效率，支持-25℃~130℃寬溫域穩定工作。
●低介電損耗：材料內部缺陷率極低，介電損耗＜1.2%，適用于高頻脈沖驅動場景，減少能量耗散。
3、核心優勢
●功能集成化：中孔設計直接整合驅動與介質通道，減少外部連接部件，降低系統復雜度與體積。
●精度與出力兼得：多層疊堆結構實現微米級行程內數百牛推力輸出，位移分辨率達0.1納米級，通孔存在不影響軸向剛度。
●動態響應卓越：機電響應時間＜50微秒，支持千赫茲級高頻振動控制，通孔結構抑制諧振峰，拓寬可用頻率范圍。
●長壽命保障：無膠水全燒結工藝避免層間剝離，通孔邊緣應力優化設計，循環壽命＞5×10^7次。
4、典型應用
●光學精密調節：激光器光路中心校準、光纖對接驅動（光信號通過中孔傳輸）。
●微型流體控制：微流控芯片閥門驅動與流體通道一體化集成，生物檢測設備高精度液滴分配。
●醫療介入器械：內窺鏡多自由度彎曲關節（中孔走線或活檢通道）、微型超聲成像探頭。
●工業傳感與執行：高頻振動能量回收裝置、多自由度壓電機械臂（中孔走線減少外部干擾）。
5、核心保障
●全流程品控：從陶瓷流延成型到通孔精加工，全程自動化檢測，確保孔徑精度±5μm以內，疊層對齊誤差＜0.5%。
●深度定制支持：通孔尺寸、電極引出方式、封裝形式靈活定制，提供驅動-機械-流體多學科協同設計方案。
●全周期服務：提供從仿真建模、工況適配測試到失效分析的閉環技術支持，24小時響應客戶需求。

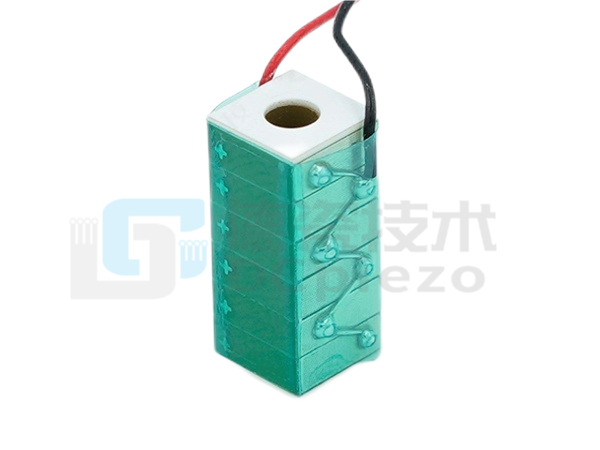

疊堆的側面上都有絕緣陶瓷層，與環氧樹脂鍍層相比，陶瓷層可更好地隔離濕氣。疊堆預裝了75mm長的電線，并包裹在Kapton?膠帶中。我們也可以定制壓電陶瓷片的尺寸、電壓范圍和涂層。
壓電陶瓷疊堆的兩個端面貼有陶瓷端帽。可選平面端帽或半球端帽。當負載沿著驅動器的平移軸方向時，平面端帽因具有較大的接觸面積能實現大的力傳遞。而半球端帽使驅動器可以接合離軸負載，因為曲面使作用力沿著驅動器平移軸移動。陶瓷端帽不僅有利于使負載施加的力分布在堆棧的安裝表面上，而且有助于引導力沿著驅動器的移動軸。
