多層壓電雙晶片是一款基于彎曲振動模式的高靈敏度壓電陶瓷元件，通過多層壓電材料與金屬基板的創新復合設計，實現大彎曲位移與高能量轉換效率。其核心由多組壓電陶瓷層與彈性層交替疊合組成，通過電場激勵產生可控彎曲形變，兼具驅動與傳感雙重功能，適用于聲學換能、精密微動、振動能量回收等場景，廣泛應用于微型揚聲器、超聲波傳感器、醫療成像探頭及智能觸控設備，為輕量化、高響應系統提供核心動力支持。

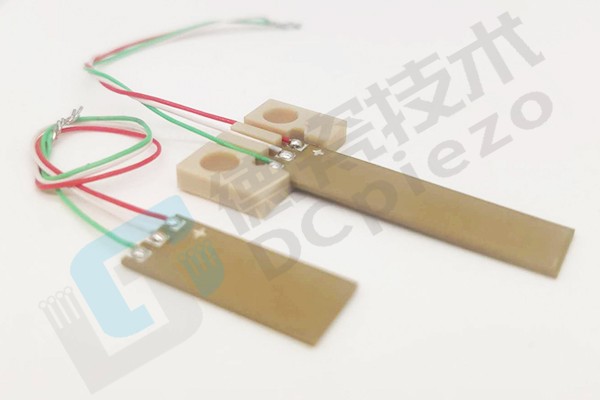

多層壓電陶瓷雙晶片
多層壓電雙晶片以創新的層狀復合結構與高性能材料組合，突破了傳統壓電元件的彎曲形變極限，成為微型化、高靈敏度驅動與傳感系統的理想選擇。作為專業壓電陶瓷制造商，我們通過嚴苛的工藝控制與場景化定制能力，為客戶提供穩定可靠、性能卓越的雙晶片解決方案，賦能智能設備與精密系統的技術升級。
1、結構設計
●多層復合架構：采用壓電陶瓷層與金屬彈性層交替堆疊，通過極化方向與電場協同設計，增強整體彎曲形變幅度與出力密度。
●對稱極化布局：相鄰壓電層反向極化，電場激勵下產生同向彎曲形變，顯著提升有效位移（可達毫米級），降低驅動電壓需求。
●輕量化封裝：超薄環氧樹脂或聚酰亞胺保護層封裝，兼顧柔韌性與抗疲勞性，適配曲面安裝與高頻振動場景。
2、材料特性
●高靈敏度壓電材料：優選高d31系數（≥320×10^-12 m/V）的鋯鈦酸鉛（PZT）材料，彎曲模式能量轉換效率提升40%以上。
●抗彎強度優化：金屬層與陶瓷層熱膨脹系數匹配設計，耐受反復彎曲形變，抗斷裂性能較單層雙晶片提升3倍。
●寬頻響應特性：諧振頻率可調范圍寬（100Hz~50kHz），適配聲學、超聲等多頻段應用需求。
3、核心優勢

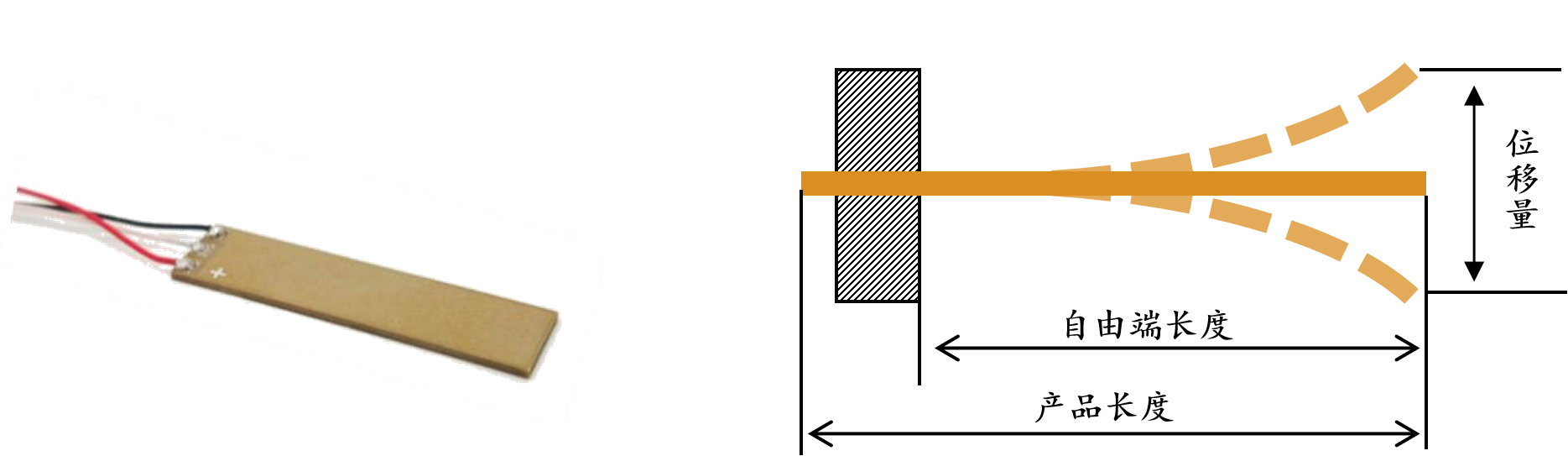

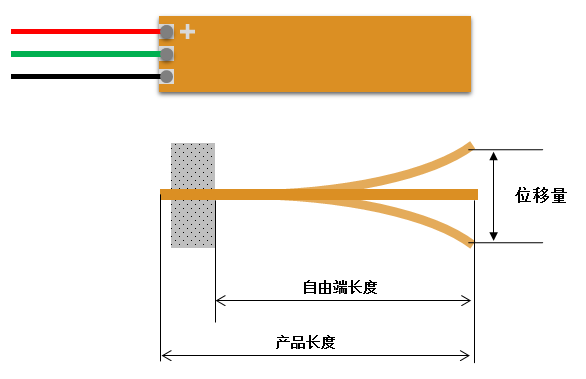

●大彎曲位移輸出：在低電壓（≤50V）驅動下，自由端位移可達0.5~2mm，遠超傳統單層雙晶片性能。
●高靈敏度傳感：微牛級外力檢測精度，可同步實現機械能-電能雙向轉換，支持自供電傳感與能量回收。
●快速動態響應：機電響應時間＜1毫秒，適用于實時觸覺反饋與高頻聲波發射。
●強環境適應性：耐潮濕、抗電磁干擾，工作溫度范圍-25℃~130℃，滿足工業級應用需求。
4、典型應用
●聲學設備：微型揚聲器振膜驅動、主動降噪耳機振動單元、超聲波霧化片。
●智能傳感：觸控屏幕力反饋模塊、電子皮膚壓力傳感器、振動能量收集裝置。
●醫療設備：便攜式超聲成像探頭、內窺鏡微型掃描驅動、呼吸監測傳感器。
●工業檢測：無損檢測超聲探頭、管道裂紋監測振動激勵器。
●消費電子：手機攝像頭光學防抖微動機構、智能穿戴設備觸覺提示模塊。
5、核心保障
●全流程品控：從陶瓷流延成型到層壓燒結，全程監測層間結合強度與極化一致性，100%經過彎曲疲勞與阻抗測試。
●靈活定制服務：支持尺寸、諧振頻率、出力/位移曲線、封裝形式的深度定制，提供與電路阻抗匹配的協同設計。
●全周期技術支持：提供應用場景仿真、安裝調試指導及失效分析服務，24小時內響應客戶技術咨詢。
