結構放大式壓電陶瓷是一款專為大行程、高精度驅動設計的創新型壓電元件，通過機械放大結構與多層壓電陶瓷的協同設計，將微小壓電形變轉化為大幅線性位移輸出。其內置開放式安裝框架與多向螺孔設計，適配靈活集成，支持雙極或單極電源驅動，可覆蓋-30V~+150V寬電壓范圍，適用于精密定位、自動化設備、光學調節等OEM場景，為工業設備升級提供高效、易集成的驅動解決方案。

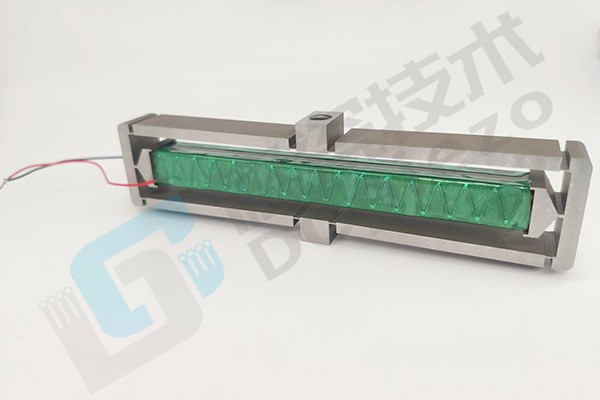

結構放大式壓電陶瓷
結構放大式壓電陶瓷以“微形變+機械放大”的創新設計，突破傳統壓電驅動器的行程限制，為工業精密控制領域提供大行程、高可靠的國產化解決方案。作為專業壓電陶瓷制造商，我們通過嚴苛工藝與場景化定制能力，助力客戶在高端裝備與自動化系統中實現性能躍升。
1、結構設計
機械放大機構：采用杠桿或柔性鉸鏈結構，將壓電陶瓷的微米級形變放大至毫米級位移，行程效率提升5~10倍，同時保持納米級分辨率。
開放式安裝框架：頂部、底部及前后四側均預留標準螺孔，支持多角度安裝負載，適配OEM設備快速集成，避免角共振模式干擾。
預裝導線設計：標配紅/黑雙色導線，黑線接地（雙極電源模式）或固定+30V（單極模式），紅線支持-30V~+150V（雙極）或0~+180V（單極）驅動，簡化接線流程。
2、材料特性
高壓電活性陶瓷：采用鋯鈦酸鉛（PZT）基材料，d33≥550 pC/N，經預緊力優化后遲滯率＜3%，出力密度＞100N/mm2。
耐疲勞柔性結構：柔性鉸鏈采用鈦合金或特種工程塑料，抗疲勞壽命＞1×10?次循環，耐受-40℃~120℃工況環境。
低阻抗電極系統：銀-鈀合金電極與銅導線結合，電阻率＜0.2Ω·cm，支持kHz級高頻驅動。
3、核心優勢
大行程高精度：最大位移達毫米級，分辨率＜1nm，重復定位精度＜0.05%，兼顧大范圍與超精密控制。
寬電壓適配性：兼容雙極（-30V~+150V）與單極（0~+180V）電源，靈活匹配工業控制系統。
即裝即用設計：預裝導線與多向螺孔框架，支持快速安裝與負載對準，集成效率提升50%。
強環境適應性：全密封外殼防塵防潮，抗沖擊振動，適用于工業級嚴苛環境。
4、典型應用
精密制造：半導體鍵合機微力控制、光刻機掩模臺納米定位。
光學設備：激光切割頭動態聚焦、顯微鏡載物臺大范圍掃描。
工業自動化：機器人末端執行器精密夾持、3C產品裝配線高精度對位。
醫療設備：手術機器人多自由度驅動、影像設備掃描機構調節。
科研儀器：掃描探針顯微鏡探針定位、低溫實驗裝置位移補償。
5、核心保障
全流程品控：從陶瓷燒結、機械組裝到動態測試，全程檢測位移線性度與負載剛性，100%經過-30V~+180V耐壓驗證。
深度定制服務：支持位移放大倍數、安裝螺孔布局、導線長度/接口類型定制，5個工作日內提供適配方案。
全周期技術支持：提供負載對準仿真、驅動電源選型、安裝防共振指導及故障快速診斷，24小時響應技術需求。
