環形多層疊堆壓電陶瓷是一款專為旋轉對稱場景設計的高性能壓電驅動元件，采用獨特的環形多層疊堆結構，將數百層超薄壓電陶瓷片沿圓周方向精密堆疊，結合同軸電極極化設計，實現大扭矩輸出、高精度角度控制與快速動態響應。其環形中空結構不僅適配旋轉驅動需求，還可集成光路、流體通道或傳感器走線，廣泛應用于超聲電機、精密旋轉平臺、醫療成像探頭及工業自動化領域，為環形力場控制與能量高效轉換提供核心解決方案。

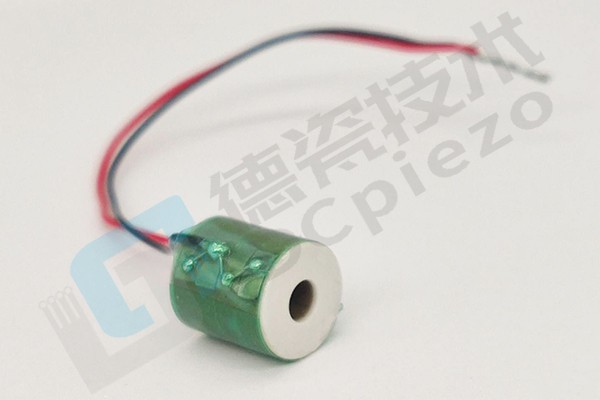

環形多層曡堆壓電陶瓷
環形多層疊堆壓電陶瓷以創新的環形力學設計與多層疊堆技術，重新定義了旋轉精密驅動與高扭矩輸出的行業標準。作為專業壓電陶瓷制造商，我們深耕環形結構工藝細節，通過材料創新與嚴苛品控，為客戶提供高可靠性、高性能的定制化解決方案，助力高端裝備在旋轉控制領域突破極限。

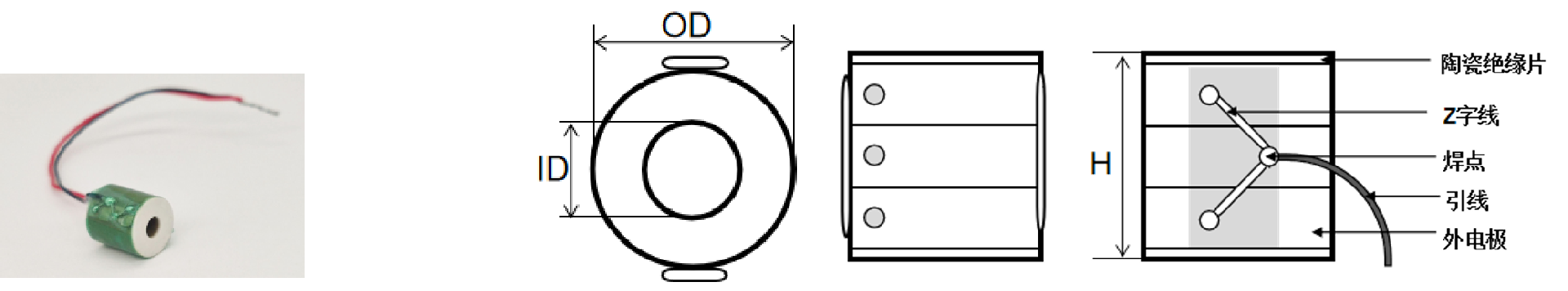

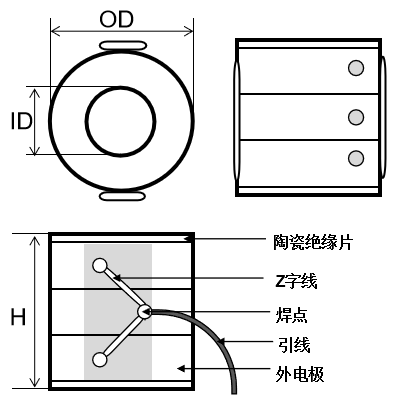

1、結構設計
●環形疊堆架構：壓電陶瓷片沿環形路徑多層堆疊，電極呈放射狀排布，電場方向與圓周切線一致，激發切向形變，直接輸出旋轉力矩，效率較直線疊堆提升50%以上。
●同軸預緊設計：內置環形預緊套筒，均勻施加徑向壓力，確保疊層緊密貼合，避免離心力導致的層間分離，支持高速旋轉工況。
●多功能中空設計：中心通孔可集成光學元件、冷卻管路或傳感器線纜，滿足復雜系統的一體化集成需求。
2、材料特性
●高剪切壓電材料：采用改性鋯鈦酸鉛（PZT）材料，優化切向壓電常數（d15≥750 pC/N），顯著提升旋轉出力密度與能量轉換效率。
●抗離心穩定性：通過梯度燒結工藝增強陶瓷環徑向抗拉強度，耐受高轉速（＞10,000 rpm）下的離心應力，性能衰減率＜3%。
●寬溫域適應性：工作溫度范圍-25℃~130℃，溫漂系數＜0.03%/℃，適應極端環境下的穩定輸出。
3、核心優勢
●大扭矩輸出：環形結構實現切向合力疊加，單組件扭矩可達數十牛·米級，遠超傳統直線疊堆的旋轉驅動方案。
●納米級角度控制：角度分辨率達0.001弧秒，重復定位精度＜0.05%，滿足超精密光學調校與微納加工需求。
●高頻動態響應：機電響應時間＜100微秒，支持千赫茲級高頻振動，適用于超聲電機與實時糾偏系統。
●長壽命運行：全燒結無膠水工藝與抗疲勞電極設計，循環壽命＞5×10^7次，適配工業級連續作業。
4、典型應用
●超聲電機：微型機器人關節驅動、航天器太陽翼展開機構。
●精密儀器：激光雷達掃描鏡驅動、天文望遠鏡焦面調平機構。
●醫療設備：CT機旋轉陽極驅動、內鏡超聲探頭環形掃描模塊。
●工業自動化：晶圓旋轉涂膠平臺、高精度數控轉臺。
●能源領域：風力發電機變槳距控制、振動能量回收環形致動器。
5、核心保障
●全流程品控：從陶瓷流延成型到環形疊層燒結，全程激光對位檢測，確保層間對齊精度＜1μm，電極連續性100%測試。
●深度定制能力：支持環徑、通孔尺寸、扭矩/轉速曲線定制，提供與旋轉機構匹配的動態仿真與驅動方案設計。
●場景化服務：提供安裝適配指導、動態負載測試及故障快速診斷，24小時內響應定制化需求。
