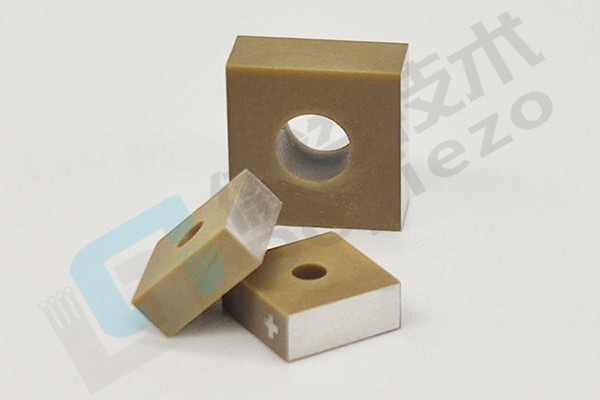

方形中孔多層疊堆壓電陶瓷-單元

方形中孔陶瓷芯片以多層疊堆結構與中心通孔創新設計，在高動態、高精度場景中展現出不可替代的性能優勢。作為專業壓電陶瓷生產廠家，我們通過材料配方優化與精密制造工藝，為客戶提供高一致性、快速響應的核心驅動元件，助力精密光學、半導體、超聲等領域的技術突破與設備升級。

1、結構設計

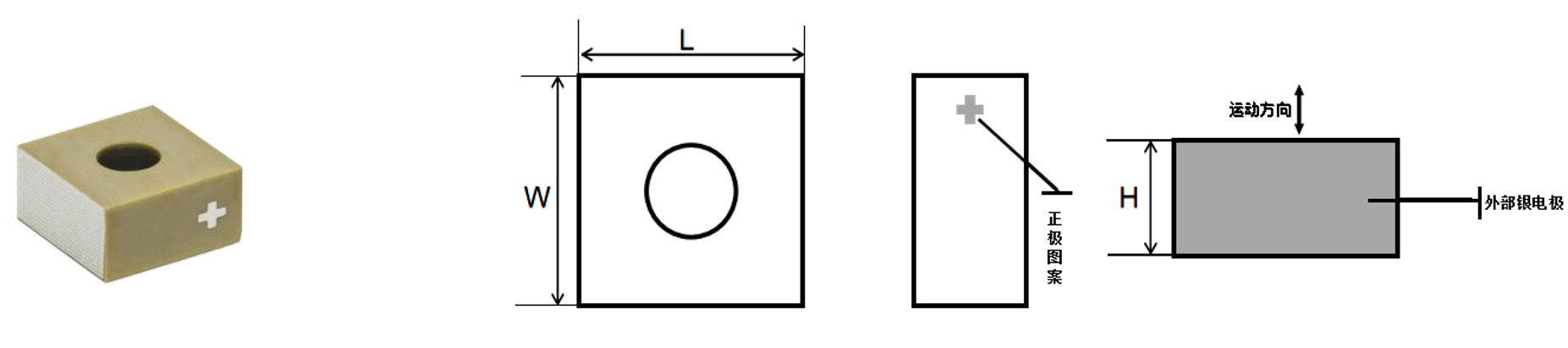

●多層交叉疊堆：陶瓷層與內部電極層交替疊合，兩側印刷外部電極引出內部信號，疊層厚度支持定制（標準2mm/3mm），位移輸出為厚度的1‰，線性度達99%以上。

●中心通孔設計：芯片中心預留通孔（孔徑可定制），用于機械預載固定或作為光學孔徑，通孔內壁光滑，適配光路直通或微型流體通道集成。

●四面絕緣防護：芯片四周覆蓋陶瓷絕緣層，防潮防漏電，側面印有“十字”圖案明確標識正極方向，避免安裝誤操作。

●靈活接口選項：支持帶焊線（金線/銅線）或不帶焊線裸片交付，適配直接焊接或彈性接觸式安裝。

2、材料特性

●高壓電活性陶瓷：采用鋯鈦酸鉛（PZT）基材料，壓電常數d33≥550 pC/N，經高溫?zé)Y(jié)致密化，確保高機電轉換效率與長期穩定性。

●低損耗電極系統：內部銀-鈀合金電極與外部銀漿印刷電極結合，電阻率＜0.2Ω·cm，支持高頻驅動（kHz級）且溫升可控。

●精密加工工藝：芯片平面度＜±5μm，通孔同心度誤差＜3μm，表面粗糙度Ra＜0.1μm，滿足光學級應用需求。

3、核心優勢

●亞納米級分辨率：位移分辨率達0.1納米級，支持超精密定位與微力控制。

●微秒級快速響應：機電響應時間＜50微秒，適配高頻動態操作（如振動抑制、快速閥門開閉）。

●緊湊高可靠性：全陶瓷封裝無膠水結構，抗潮濕、耐老化，循環壽命＞1×10?次。

●高度定制化：通孔尺寸、疊層厚度、電極引出方式靈活定制，滿足特殊場景集成需求。

4、典型應用

●光學精密調節：激光光束穩像孔徑控制、自適應光學變形鏡預載驅動。

●半導體設備：晶圓探針臺微動定位、光刻機掩模版納米級對位。

●超聲與傳感：高頻超聲換能器陣列、微流控芯片閥門致動。

●微型機械系統：MEMS驅動器、精密機械臂關節微位移反饋。

●科研儀器：掃描隧道顯微鏡針尖驅動、低溫實驗裝置納米定位模塊。

5、核心保障

●全流程品控：從陶瓷流延、電極印刷到疊層燒結，全程激光檢測厚度與平面度，100%經過高壓極化與位移性能測試。

●深度定制開發：支持通孔（0.5~5mm）、厚度（1~10mm）、電極布局（單/雙極）等參數定制，5個工作日內提供打樣方案。

●快速技術支持：提供動態性能曲線、安裝應力分析及驅動電路匹配建議，24小時響應技術咨詢。
