方形陶瓷芯片是一款基于多層疊堆技術的高性能壓電驅動核心元件,通過陶瓷層與電極層的精密交替疊合設計,實現低電壓驅動、快速響應與高精度位移輸出。其內部由數十至數百層超薄壓電陶瓷片與電極交叉疊堆,外部兩側印刷電極引出信號,四面覆蓋陶瓷絕緣層防潮抗干擾,無中心通孔結構,專為緊湊空間下的精密驅動與傳感場景設計,廣泛應用于光學調焦、超聲換能、微機電系統(MEMS)及自動化控制領域,是微型化、高可靠性機電轉換的核心組件。
方形多層疊堆壓電陶瓷-單元
方形陶瓷芯片以多層疊堆結構設計,在緊湊空間內實現低電壓驅動與高精度控制的完美平衡。作為專業壓電陶瓷生產廠家,我們通過材料創新與精密工藝,為客戶提供高可靠性、快速響應的核心驅動元件,賦能光學、超聲、自動化等領域的設備升級與技術突破。
1、結構設計

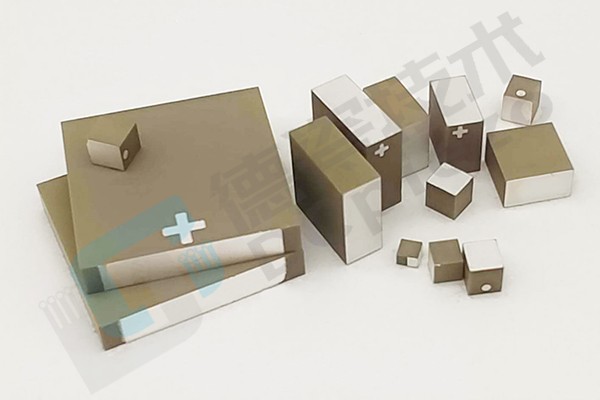

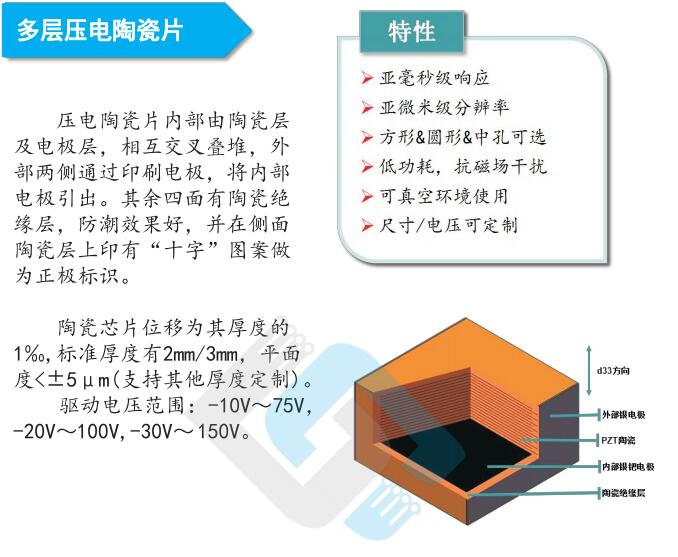

多層交叉疊堆:超薄壓電陶瓷片與內部電極層交替堆疊,兩側印刷外部電極引出信號,疊層厚度支持定制(標準2mm/3mm),位移輸出為厚度的1‰,線性度達99%以上。

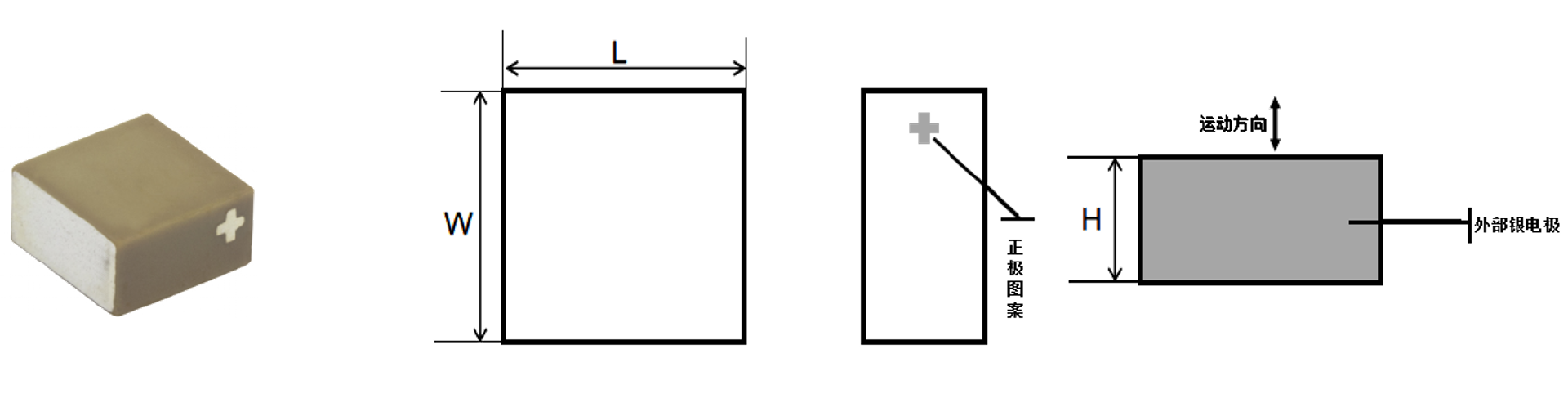

全密封絕緣防護:芯片四面覆蓋致密陶瓷絕緣層,防潮防漏電,側面印有“十字”圖案明確標識正極方向,避免安裝誤操作。
無中孔緊湊設計:無中心通孔結構,整體機械強度高,適配高負載場景,支持表面貼裝或機械預載固定。
靈活接口選項:支持裸片交付或預裝焊線(金線/銅線),適配焊接、彈簧觸點等多種連接方式。
2、材料特性
高活性壓電陶瓷:采用改性鋯鈦酸鉛(PZT)基材料,壓電常數d33≥500 pC/N,機電耦合系數高,能量轉換效率提升40%以上。
低阻抗電極系統:銀-鈀合金內部電極與銀漿印刷外部電極結合,電阻率<0.3Ω·cm,支持寬電壓驅動(-30V~150V)與高頻響應(kHz級)。
精密加工工藝:芯片平面度<±5μm,表面粗糙度Ra<0.2μm,確保與接觸面的高貼合度,減少能量損耗。
3、核心優勢

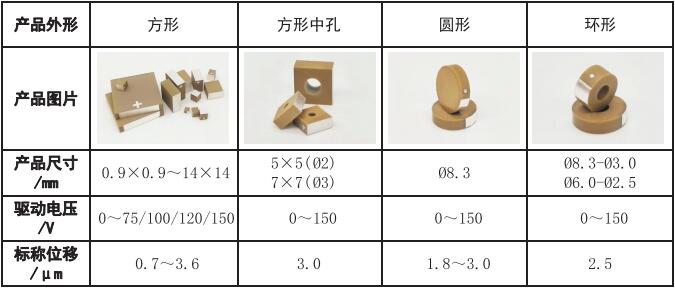

低電壓高輸出:多層疊堆結構顯著降低驅動電壓需求(-10V~75V,-20V~100V,-30V~150V。),出力密度達150N/mm2,適配便攜設備與低功耗系統。
亞微米級精度:位移分辨率達納米級,重復定位精度<0.1%,滿足超精密定位與微力控制需求。
微秒級快速響應:機電響應時間<50微秒,支持高頻動態操作(如超聲振動、快速閥門開閉)。
高環境適應性:全陶瓷封裝耐潮濕、抗老化,工作溫度范圍-25℃~130℃,循環壽命>5×10?次。
4、典型應用
光學設備:顯微鏡物鏡微動調焦、激光諧振腔長度實時校正。
超聲技術:超聲清洗機換能器、無損檢測探頭、醫療超聲成像振子。
自動化控制:半導體鍵合機微力反饋、精密機械臂關節驅動。
MEMS系統:微型傳感器激勵、微泵隔膜高頻驅動。
消費電子:手機攝像頭防抖模塊、觸覺反饋振動單元。
5、核心保障
全流程品控:從陶瓷流延、電極印刷到疊層燒結,全程激光檢測厚度與平面度,100%經過高壓極化與位移性能測試。
參數深度定制:支持厚度(1~10mm)、驅動電壓范圍、出力/位移曲線、焊線類型等靈活定制,7個工作日內提供樣品。
快速技術支持:提供驅動電路匹配方案、安裝應力仿真及動態性能優化建議,24小時響應技術咨詢。
